Кондиционеры Daikin - это качественное, надежное и технически сложное оборудование. Поэтому при его монтаже (даже у высококлассных специалистов) могут возникать некоторые вопросы, ответы на которые сведены в таблицу кодов ошибок кондиционеров Daikin.
Коды ошибок Daikin предусмотрены не для обычных пользователей кондиционера, а прежде всего для профессионалов.
Таблица кодов неисправности
0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | ||
внутр. блок |
A | Включены защитные устройства наружного блока | Неисправность платы внутреннего блока | Блокировка вентилятора | Ненормальный уровень дренажной воды | Ненормальная температура теплообменника (1) | Ненормальная температура теплообменника (2) | Заблокирован двигатель вентилятора, перегрузка | Заблокирован двигатель перемещения заслонок |
C | Система датчиков неисправна (осн.) Ошибка передачи данных |
Код ошибки передачи данных. Двигатель вентилятора |
Неисправность датчика уровня дренажа | Неисправность термистора теплообменника(1) (трубопровод для жидкости) | Неисправность термистора теплообменника (2) (трубопровод для газа) | Неисправность датчика блокировки двигателя вентилятора, перегрузка | Неисправность датчика двигателя перемещения заслонок | ||
наруж. блок |
E | Включены защитные устройства | Неисправность платы наружного блока | Включено реле высокого давления (HPS) | Включено реле низкого давления (LPS) | Перегрузка двигателя инверторного компрессора | Чрезмерный ток двигателя стандартного компрессора STD | Перегрузка двигателя вентилятора Чрезмерный ток на двигателе | |
H | Система датчиков неисправна | Неисправность термистора воздуха | Системная ошибка датчика электропитания | Неисправность реле высокого давления | Неисправность реле низкого давления | Неисправность датчика перегрузки двигателя компрессора | Неисправность датчика чрезмерного тока двигателя компрессора | Высокая перегрузка или чрезмерный ток на датчике двигателя вентилятора | |
F | Общее срабатывание защитных устройств № 1 и № 2 | Срабатывает защитное устройство №1 | Срабатывает защитное устройство № 2 | Несоответ-ствующая температура в нагнетательном трубопроводе | Ненормальная температура теплообменника (1) | ||||
J | Неисправность датчика температуры хладагента | Неисправность датчика давления (осн.) | Неисправность датчика тока | Неисправность термистора нагнетательного трубопровода | Неисправность датчика температуры на трубопроводе LP | Неисправность термистора всасывающего трубопровода | Неисправность термистора теплообменника (1) | Неисправность термистора теплообменника (2) | |
L | Системная ошибка инвертора | Ненормальная работа IGBT | Помехи на фазе L1 | Повышение температуры в корпусе наружного блока | Слишком высокая температура радиатора (транзистора питания) | Замыкание на землю, короткое замыкание двигателя компрессора, неисправность платы инвертора | Замыкание на землю или короткое замыкание двигателя компрессора | Чрезмерный ток на всех входах | |
P | Недостаток хладагента (теплоак-кумулирующий блок) | Небаланс напряжений, обрыв фазы | Автозаправка остановилась на шаге 5 (BS4 не нажата) | Неисправность датчика температуры в корпусе наружного блока | Неисправность датчика температуры оребрения | Неисправность датчика постоянного тока | Неисправность датчика переменного или постоянного тока на выходе | Неисправность датчика тока на общем входе | |
система |
U | Падение низкого давления из-за недостатка хладагента или неисправности электронного расширительного клапана и т.д. | Опрокидывание фазы, обрыв фазы перефазировка | Код ошибки Daikin по напряжению питания. Мгновенное нарушение электроснабжения | Ошибка передачи данных, не проведен тестовый пуск | Ошибка связи между внутренним и наружным блоками, ошибка связи между наружным блоком и блоком BS | Ошибка связи между пультом дистанционного управления и внутренним блоком. *Неисправность платы ДУ или ошибка установкид истанционного управления |
Ошибка связи между внутренними блоками (основной-подчиненный) |
*Ошибка связи между наружными блоками. *Ошибка связи между наружным блоком и аккумулирующим блоком |
M | Неисправность платы пульта централизо-ванного дистанционного управления | ||||||||
иное |
3 | Датчик влажности возвратного воздуха | Неисправность датчика влажности наружного воздуха | Неисправность датчика приточного воздуха | Неисправность датчика возвратного воздуха | Неисправность датчика наружного воздуха | Неисправность датчика температуры на пульте дистанционного управления | ||
4 | Ошибка клапана увлажнения | Неисправность клапана охлаждения воды | Неисправность клапана горячей воды | Неисправность теплообменника горячей воды | |||||
5 | Чрезмерный ток или перегрузка двигателя вентилятора приточного воздуха | Чрезмерный ток на двигателе вентилятора возвратного воздуха. Перегрузка двигателя вентилятора | Неисправность системы инвертора (на стороне подачи воздуха) | Неисправность системы инвертора (на стороне возвратного воздуха | |||||
6 | Общая системная ошибка Daikin | Неисправность платы | Несоответ-ствующая плотность озона | Неисправность датчика загрязнения | Неисправность термистора внутреннего воздуха | Неисправность термистора наружного воздуха |
8 | 9 | A | H | C | J | E | F | ||
внутр. блок | A | Чрезмерный ток на входе переменного тока | Неисправность электронного расширительного клапана | Перегрев нагревателя | Ошибка пылеуловителя (стримера) | Работа без нагрузки | Ошибки установки мощности (внутренний блок) | Недостаточная подача воды | Неисправности системы увлажнителя (утечка воды) |
C | Неисправность датчика чрезмерного тока на входе переменного тока | Неисправность термистора всасываемого воздуха | Неисправность термистора выходного воздуха | Неисправность датчика загрязнения | Неисправность датчика влажности | Неисправность термистора в пульте управления | Неисправность датчика температуры радиатора | Неисправность реле высокого давления | |
наруж. блок |
E | Чрезмерный ток на входе переменного тока | Неисправность электронного расширительного клапана | Неисправность четырехходового клапана | Чрезмерный ток на двигателе насоса | Ненормальная температура воды | (Монтаж на месте) Включено устройство защиты | Неисправности в дренажной системе |
Неисправность аккумулирую- щего блока охлаждения |
H | Неисправность датчика чрезмерного тока на входе переменного тока | Неисправность термистора наружного воздуха | Неисправность термистора выходного воздуха | Системная неисправность датчика чрезмерного тока двигателя насоса | Неисправность датчика температуры воды | Реле потока разомкнуто (режим 2-26) | Системная неисправность датчика уровня воды | Неисправность аккумулирующего блока охлаждения (аварийный сигнал) | |
F | Неисправность электронного расширительного вентиля в BS-блоке | Ненормальное давление нагнетания | Слишком высокая температура масла | Ненормальное давление всасывания | Ненормальное давление масла | Ненормальный уровень масла | |||
J | Неисправность термистора трубопровода для жидкости | Неисправность термистора в трубопроводе для газа | Неисправность датчика давления выпускного трубопровода | Неисправность датчика температуры масла | Неисправность давления на всасываемом трубопроводе | Неисправность датчика давления масла |
Неисправность датчика уровня масла |
||
L | Чрезмерный ток компрессора обрыв провода двигателя компрессора | Ошибка предотвращения остановок (ошибка пуска) Компрессор заблокирован и т.д. | Неисправность транзистора питания | Ошибка при передаче данных между инвертором и пультом наружными блоками | |||||
P | Автозаправка должна быть перезапущена | Нормальное окончание процесса заправки | Заменить емкость заправки "Master" | Заменить емкость заправки "Slave1" | Заменить емкость заправки "Slave2" | Ошибка установки мощности (наружный блок) | Автозаправка почти завершена | Тест на утечку невозможен без ввода данных по дополнительной заправке | |
система |
U |
*Ошибка связи между главным и вспомогательным контроллерами дистанционного управления (ошибка вспомогательного пульта ДУ) *Ошибка комбинирования другого внутреннего блока / пульта ДУ в одной системе (модели) |
*Ошибка связи между другими внутренними блоками и наружным блоком в одной системе *Ошибка связи между другим блоком BS и внутренним/ наружным блоком кондиционера Daikin в Москве |
Ошибка сочетания внутреннего блока/BS /наружного (модель, количество и т.д.) Ошибка установки запасной платы РСВ при замене |
Неверное соединение проводки передачи данных между наружным и внутренними блоками вне адаптера управления | Дублирован адрес центрального управления | Ошибка передачи данных периферийного оборудования |
Ошибка Daikin связи между внутренним блоком и устройством централизо- ванного управления |
Невозможно выполнить проверку Ошибка связи внутренний - внешний, внешний - внешний и т.д. |
M | Ошибка связи между устройствами централизованного дистанционного управления | Несоответствующее сочетание устройств централизованного дистанционного управления |
Дублирован адрес централизо-ванного управления Ошибка установки адреса |
||||||
иное |
3 | Неисправность датчика утечки воды 1 | Неисправность датчика утечки воды 2 | Неисправность датчика конденсации росы | |||||
4 | |||||||||
5 | |||||||||
6 | Ошибка HVU(блок пылеуловителя вентиляционного воздуха) | Ошибка системы увлажнения |
Дверной выключатель разомкнут |
Заменить элемент увлажнителя |
Заменить высокопроизво-дительный фильтр |
Заменить катализатор запаха |
Неисправность упрощенного пульта управления |
* Подробнее устранение неисправностей описано в руководстве по эксплуатации каждой модели.
Коды ошибок кондиционеров Daikin
Простая самодиагностика кондиционеров Daikin по коду неисправности
-
1 - высокая вероятность неисправности
-
2 - вероятность неисправности
-
3 - это нормально в большинстве случаев
-
4 - вероятность неисправности отсутствует
Код ошибки |
Описание проблемы |
Неисправная часть |
Содержание ошибок |
Объекты | ||||||
Кроме РСВ | Печатная плата | Кондиционер в помещении | Sky Air | VRV | ||||||
Наружный блок | Внутренний блок | Пульт ДУ | ||||||||
|
A1 | Не работает микрокомпьютер на РСВ | 4 | 4 | 2 | 4 | Неисправность узла РСВ или влияние внешнего фактора (шума и т.д.) | 4 | 2 | 2 |
A3 | Слишком высокий уровень дренажа | 1 | 4 | 4 | 4 | Засорение дренажной трубы пылью, недостаточный уклон дренажной трубы, неисправность дренажного насоса | 2 | 2 | 2 | |
A5 |
Обогрев: перегрев теплообменника внутреннего блока; Охлаждение: замерзание теплообменника внутреннего блока |
1 | 4 | 4 | 4 | Загрязненный воздушный фильтр; Короткое замыкание или неисправность датчика теплообменника | 2 | 4 | 4 | |
A6 | Ошибка двигателя вентилятора | 1 | 4 | 3 | 4 | Блокировка двигателя вентилятора, перегрузка или поврежденное соединение | 2 | 2 | 2 | |
A7 | Ошибка двигателя перемещения заслонок | 1 | 4 | 3 | 4 | Неисправность двигателя перемещения заслонок, поврежденное соединение | 4 | 2 | 2 | |
AH | Ошибка пылеуловителя (стриммера) | 1 | 4 | 4 | 4 | Неисправность пылеуловителя или загрязнение элемента | 4 | 2 | 2 | |
AJ | Ошибка установки мощности | 4 | 4 | 2 | 4 | Неправильная установка мощности или ошибка установки адреса | 4 | 2 | 2 | |
C3 | Несоответствующий уровень сопротивления датчика уровня воды | 1 | 4 | 3 | 4 | Неисправность датчика уровня воды, разъединение кабеля или короткое замыкание датчика | 4 | 2 | 2 | |
C4 | Несоответствующее сопротивление термистора теплообменника внутреннего блока | 1 | 4 | 3 | 4 | Неисправность термистора теплообменника, разъединение кабеля или короткое замыкание термистора | 2 | 2 | 2 | |
C9 | Несоответствующее сопротивление термистора всасываемого воздуха внутреннего блока | 1 | 4 | 3 | 4 | Неисправность термистора воздуха всасывания, разъединение кабеля или замыкание термистора | 2 | 2 | 2 | |
CE | Несоответствующее сопротивление термистора оребрения внутреннего блока | 1 | 4 | 3 | 4 | Неисправность термистора радиатора, разъединение кабеля или короткое замыкание термистора | 4 | 2 | 2 | |
CJ | Несоответствующее сопротивление термистора пульта ДУ | 4 | 4 | 4 | 2 | Неисправность термистора пульта дистанционного управления (встроенного пульта ДУ) | 4 | 2 | 2 | |
наруж. блок |
E0 | Включены защитные устройства наружного блока | 1 | 4 | 4 | 4 | Засорение системы трубопровода хладагента, недостаточное количество хладагента или неисправность двигателя компрессора/вентилятора | 4 | 2 | 2 |
E3 | Значение высокого давления превысило максимально допустимое (включение реле высокого давления) | 1 | 4 | 4 | 4 | Короткое замыкание блока расхода воздуха, перегрузка или загрязнение теплообменника | 2 | 2 | 2 | |
E4 | Значение низкого давления меньше минимально допустимого (включение реле низкого давления) | 1 | 4 | 4 | 4 | Засорение системы трубопровода хладагента, недостаточное количество хладагента или неисправность выключателя LPS | 4 | 2 | 2 | |
E5 | Перегрев компрессора (включение OL) | 1 | 4 | 4 | 4 | Засорение системы трубопровода хладагента, недостаточное количество хладагента или неисправность OL или соединения | 2 | 4 | 4 | |
F3 | Температура на нагнетательном трубопроводе слишком высокая | 1 | 4 | 4 | 4 | Засорение системы трубопровода хладагента, недостаточное количество хладагента или неисправность термистора выпускного трубопровода | 4 | 2 | 2 | |
H9 | Несоответствующее сопротивление термистора температуры наружного воздуха | 1 | 3 | 4 | 4 | Неисправность термистора наружного воздуха, разъединение кабеля или короткое замыкание термистора | 2 | 2 | 2 | |
J5 | Несоответствующее сопротивление термистора температуры трубопровода всасывания | 1 | 3 | 4 | 4 | Неисправность термистора трубопровода всасывания, разъединение кабеля или короткое замыкание термистора | 2 | 2 | 2 | |
J6 | Несоответствующее сопротивление термистора теплообменника наружного блока кондиционера Daikin | 1 | 3 | 4 | 4 | Неисправность термистора теплообменника наружного блока разъединение кабеля или короткое замыкание термистора | 2 | 2 | 2 | |
P1 | Небаланс напряжений, обрыв фазы | 1 | 3 | 4 | 4 | Небаланс 3-фазного напряжения питания и обрыв фазы | 4 | 2 | 2 | |
система |
UO | Слишком высокая температура всасывания | 1 | 4 | 4 | 4 | Засорение системы трубопровода хладагента, недостаточное количество хладагента или неисправность расширительного клапана и т.д. | 2 | 2 | 2 |
U1 | Опрокидывание фазы, обрыв фазы, перефазировка | 1 | 4 | 4 | 4 | Опрокидывание фазы 3-фазного электропитания | 2 | 2 | 2 | |
U2 | Обрыв фазы или небаланс напряжений | 1 | 4 | 4 | 4 | Обрыв фазы или небаланс напряжений электропитания, мгновенное нарушение электроснабжения, слишком низкое напряжение постоянного тока на двигателе вентилятора | 2 | 2 | 2 | |
U4 | Ошибка связи между внутренним и наружным блоками или наружным блоком и BS | 1 | 2 | 2 | 4 | Ошибка передачи данных, воздействие внешнего фактора (шума и т.д.), неисправность РСВ внутреннего или наружного блока | 2 | 2 | 2 | |
U5 | Ошибка связи между внутренним блоком и пультом ДУ | 1 | 4 | 2 | 2 | Ошибка передачи данных, воздействие внешнего фактора (шума и т.д.), неисправность РСВ внутреннего блока или пульта ДУ | 2 | 2 | 2 | |
UR | Ошибка комбинации внутреннего блока /BS/наружного блока (модель, количество и т. д.); Ошибка установки PCB на месте | 1 | 4 | 4 | 4 | Неверная комбинация внутренний блок-BS-блок-наружный блок (модель, кол-во и т.д.) Неправильные установки на плате РСВ при замене | 2 | 2 | 2 |
Кондиционер в помещении. Выполнение самодиагностики с беспроводного пульта ДУ.

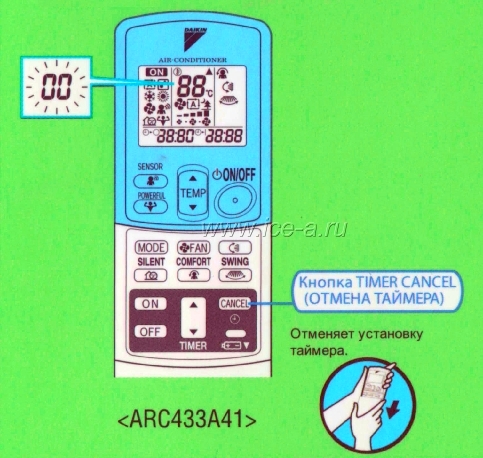

Для пульта ДУ серии ARC433A в секциях индикации температуры на главном блоке указываются соответствующие коды.
Метод проверки 11. Когда кнопка отмены таймера удерживается 5 секунд в секции индикации температуры мигает "00" |
2. Нажмите несколько раз кнопку удаления таймера, до появления гудка. Указание кода меняется в нижеуказанной последовательности. Длинный гудок уведомляет об этом.
Примечание: 1. Короткий гудок и два последовательных гудка обозначают несоответствующие коды. 2. Для сброса отображения кода удерживайте кнопку удаления таймера в течение 5 секунд. Вывод дисплея удаляется сам, если кнопка не нажимается в течение 1 минуты. |
Метод проверки 2 |
|

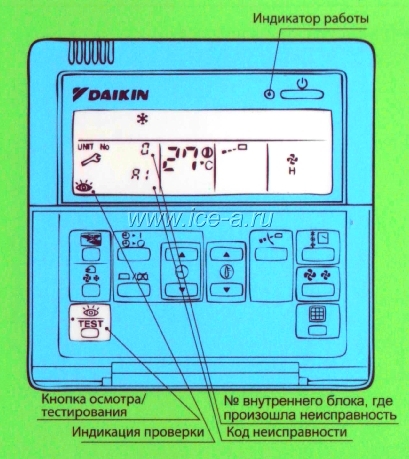

Daikin Sky Air или VRV. Выполнение самодиагностики с проводного пульта дистанционного управления BRC1C BRC1D

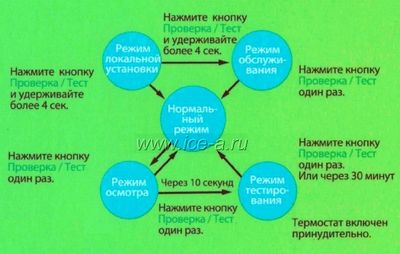

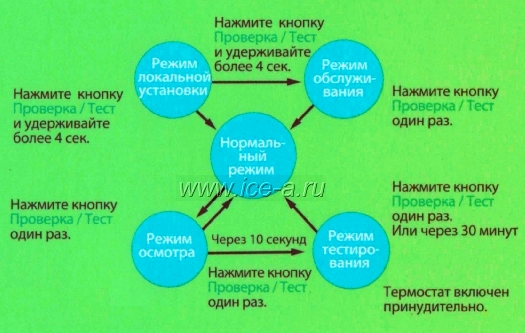

На пульте ДУ с помощью кнопки "Проверка/Тестирование" можно выбрать следующие режимы:
1. Могут быть выполнены настройки внутреннего блока
- Время смены фильтра
- Направление потока воздуха
- Иное
2. Можно получить служебные данные
- Архив кодов неисправностей
- Данные температуры термисторов внутреннего блока
- Можно произвести служебные установки
- Принудительное ВКЛ. вентилятора
- Установка направления потока воздуха/объема
3. Можно проверить следующие коды
- Код последней неисправности
- Код модели внутреннего блока
- Код наружной модели
Если работа останавливается из-за неисправности, то СИД работы пульта ДУ мигает, и выводится код неисправности (даже если выполняется останов, содержание неисправности выводится, когда введен режим проверки). Код неисправности указывает на характер неисправности, вызвавшей останов.

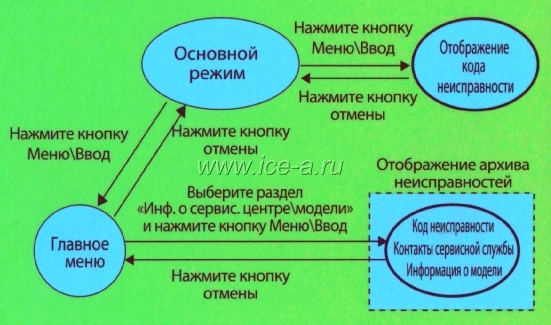

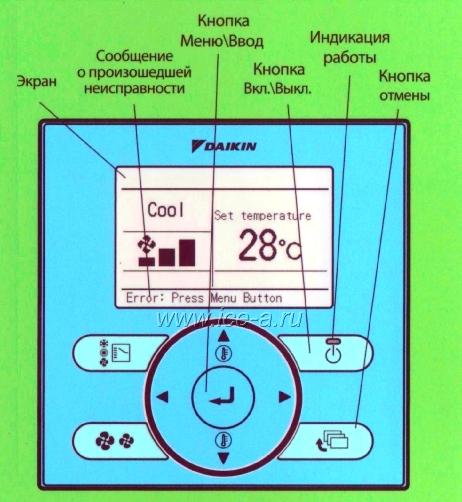

Выполнение самодиагностики кондиционеров Daikin с проводного пульта BRC1E51
Выполнение самодиагностики с беспроводного пульта дистанционного управления
Если оборудование останавливается из-за неисправности, СИД работы в правой части блока мигает. Код неисправности можно определить с помощью следующей процедуры. (Код неисправности выводится при ошибке работы. В нормальных условиях выводится код неисправности, относящийся к последней возникшей проблеме).
Процедура
1. Для выбора "проверки" нажать кнопку "Проверка/Тест".
Система переходит в режим проверки. Появляется надпись "Unit" (блок), а так же мигает № блока "0".
2. Установить № блока.
Нажимайте кнопки ВВЕРХ или ВНИЗ, и изменяйте № блока до тех пор пока внутренний блок не подаст звуковой сигнал (*1)
*1 Количество звуковых сигналов
3 коротких звуковых сигнала: выполнить все следующие действия.
1 короткий звуковой сигнал: выполнить шаги 3 и 4.
Продолжайте работу на шаге 4 до тех пор, пока звуковой сигнал остается ВКЛ. Непрерывный звуковой сигнал указывает на то, что код неисправности подтвержден. Непрерывный звуковой сигнал: нет отклонения от нормы.
3. Нажмите кнопку выбора РЕЖИМА.
Мигает левая часть"0" (старший разряд) кода неисправности.
4. Диагностика старшего разряда кода неисправности
Нажимайте кнопки ВВЕРХ или ВНИЗ, и изменяйте старший разряд кода неисправности, пока не будет подан звуковой сигнал (*2), указывающий на соответствие коду неисправности.
Старший разряд кода неисправности изменяется как показано ниже, при нажатии кнопок вверх и вниз.
*2 Количество звуковых сигналов
Непрерывный звуковой сигнал: подобраны старший и младший разряды. (Код неисправности подтвержден).
2 коротких звуковых сигнала: старший разряд подтвержден.
1 короткий звуковой сигнал: младший разряд подтвержден
5. Нажмите кнопку выбора РЕЖИМА
Мигает правая часть "0" (младший разряд) кода неисправности.
6. Диагностика младшего разряда кода неисправности
Нажмите кнопки ВВЕРХ или ВНИЗ, и измеряйте младший заряд кода неисправности, пока не будет подан непрерывный звуковой сигнал (*2), указывающий на соответствие коду неисправности.
Младший разряд кода неисправности измеряется, как показано ниже, при нажатии кнопок ВВЕРХ и ВНИЗ

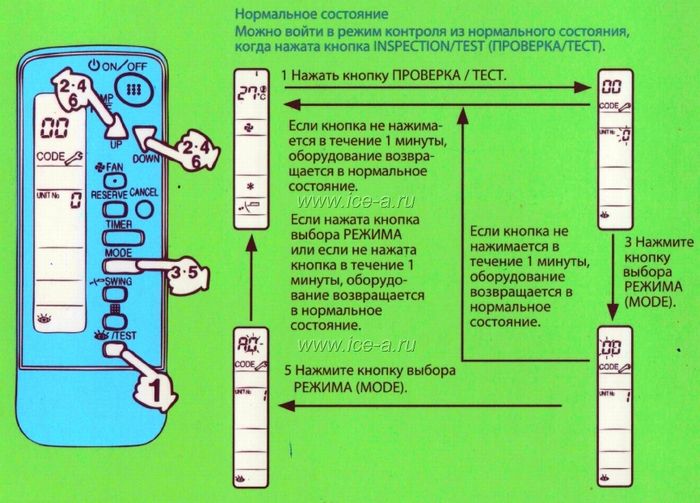

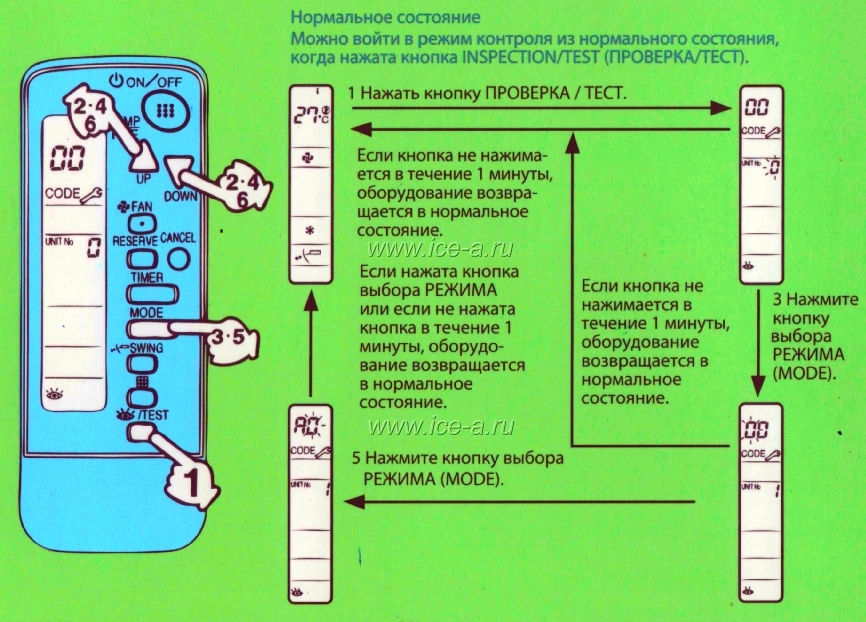

Номинальное состояние. Можно войти в режим контроля из нормального состояния, когда нажата кнопка INSPECTION/TEST (проверка/тест)
